Anschluss und erste Inbetriebnahme
qdGate korrekt verbinden und sicher einschalten.
Anschlüsse
Eine bildliche Übersicht der Gehäuseanschlüsse und ihrer Bezeichnungen findest du unter Geräteanschlüsse.

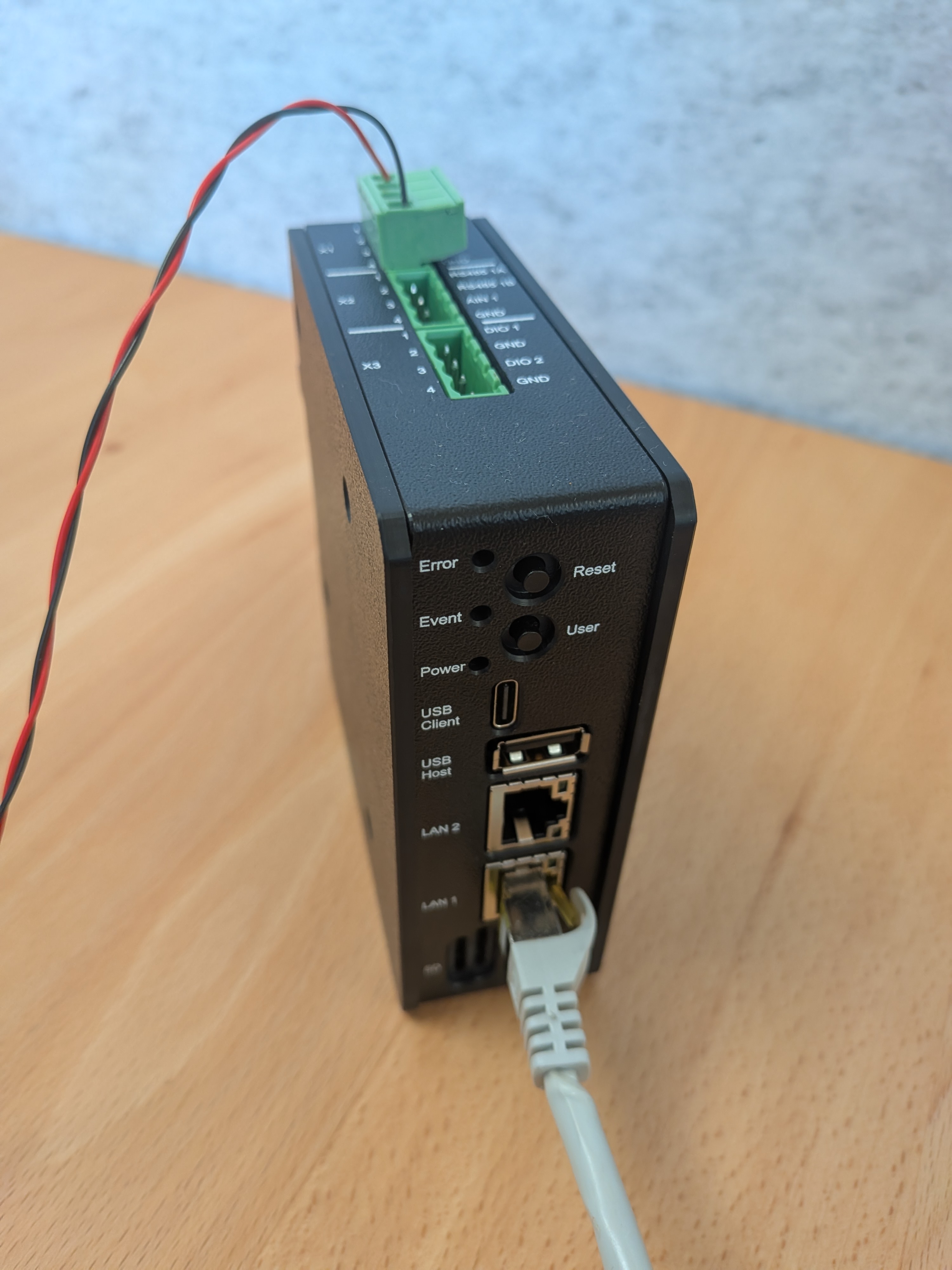

Verbinde die Komponenten gemäß der folgenden Übersicht:
- Das Netzwerkkabel mit dem qdGate und dem lokalen Netz verbinden.
- Prüfen, dass im Netz ein DHCP-Server erreichbar ist.
- Netzteil 24 V / 500 mA mit dem Stromversorgungsanschluss verbinden.
Prüfe vor dem Einschalten die Polarität, Versorgungsspannung und alle Steckverbindungen.
Erste Inbetriebnahme
- Schalte die Versorgung ein.
- Ermittle die vom DHCP-Server vergebene IP-Adresse.
IP-Adresse ermitteln
Am einfachsten findest du die Adresse in der DHCP-Lease-Liste deines Routers oder DHCP-Servers. Suche dort nach einem neu hinzugekommenen Gerät.
Befindet sich das qdGate in einem anderen, gerouteten Netz, erhält es seine Adresse vom DHCP-Server dieses Netzes. Der Host benötigt eine Route in dieses Netz und der SSH-Zugriff muss durch die Firewall erlaubt sein. Die Adresse muss in diesem Fall über die DHCP-Lease-Liste des entsprechenden Netzes oder durch den Netzwerkadministrator ermittelt werden.
-
Verbinde dich per SSH mit dem System:
ssh root@[IP-ADRESSE]Ersetze
[IP-ADRESSE]durch die vom DHCP-Server vergebene Adresse. Wenn der DHCP-Server beispielsweise192.168.1.42vergeben hat, lautet der Befehl:ssh root@192.168.1.42Bestätige beim ersten Verbindungsaufbau die Host-Key-Abfrage mit
yesund gib anschließend das Passwort ein. Eine erfolgreiche Anmeldung erkennst du am Shell-Prompt des Systems.
Verwende für die erste Anmeldung das vorgegebene Passwort root.
Passwort nach der ersten Anmeldung ändern
Das Passwort root dient nur als Zugang für die erste Inbetriebnahme und muss anschließend
geändert werden.
Anleitung zum Passwortwechsel noch offen
Die konkrete Vorgehensweise für den Passwortwechsel und die endgültigen Zugangsvorgaben werden noch ergänzt.
Zugriff über mDNS
Wenn ein mDNS-Dienst aktiviert ist und der Host mDNS-Namen auflösen kann, ist das System zusätzlich
unter [SYSTEM-HOSTNAME].local erreichbar:
ssh root@[SYSTEM-HOSTNAME].localmDNS ersetzt die DHCP-Vergabe nicht. Wenn der mDNS-Name nicht aufgelöst wird, verwende die IP-Adresse aus der DHCP-Lease-Liste. Auch bei diesem ersten Verbindungsaufbau muss die Host-Key-Abfrage bestätigt und anschließend das Passwort eingegeben werden.
Fallback über die Debug-Schnittstelle
Wenn das System keine Netzwerkverbindung aufbaut oder die IP-Adresse nicht ermittelt werden kann, verbindest du den USB-Seriell-Umsetzer mit der Debug-Schnittstelle. Über die serielle Konsole kannst du den Bootvorgang beobachten und die Ursache der fehlenden Netzwerkverbindung untersuchen.
Der Zugriff auf U-Boot ist nur über die Debug-Schnittstelle möglich. Um U-Boot-Befehle einzugeben oder den Startvorgang zu unterbrechen, muss die serielle Verbindung vor dem Einschalten hergestellt sein.
[PLATZHALTER: Verhalten der Status-LEDs, Hostname und mDNS-Dienst]
