Debug-Schnittstelle
Serielle qdGate-Debug-Ausgabe mit picocom oder einem vergleichbaren Werkzeug öffnen.

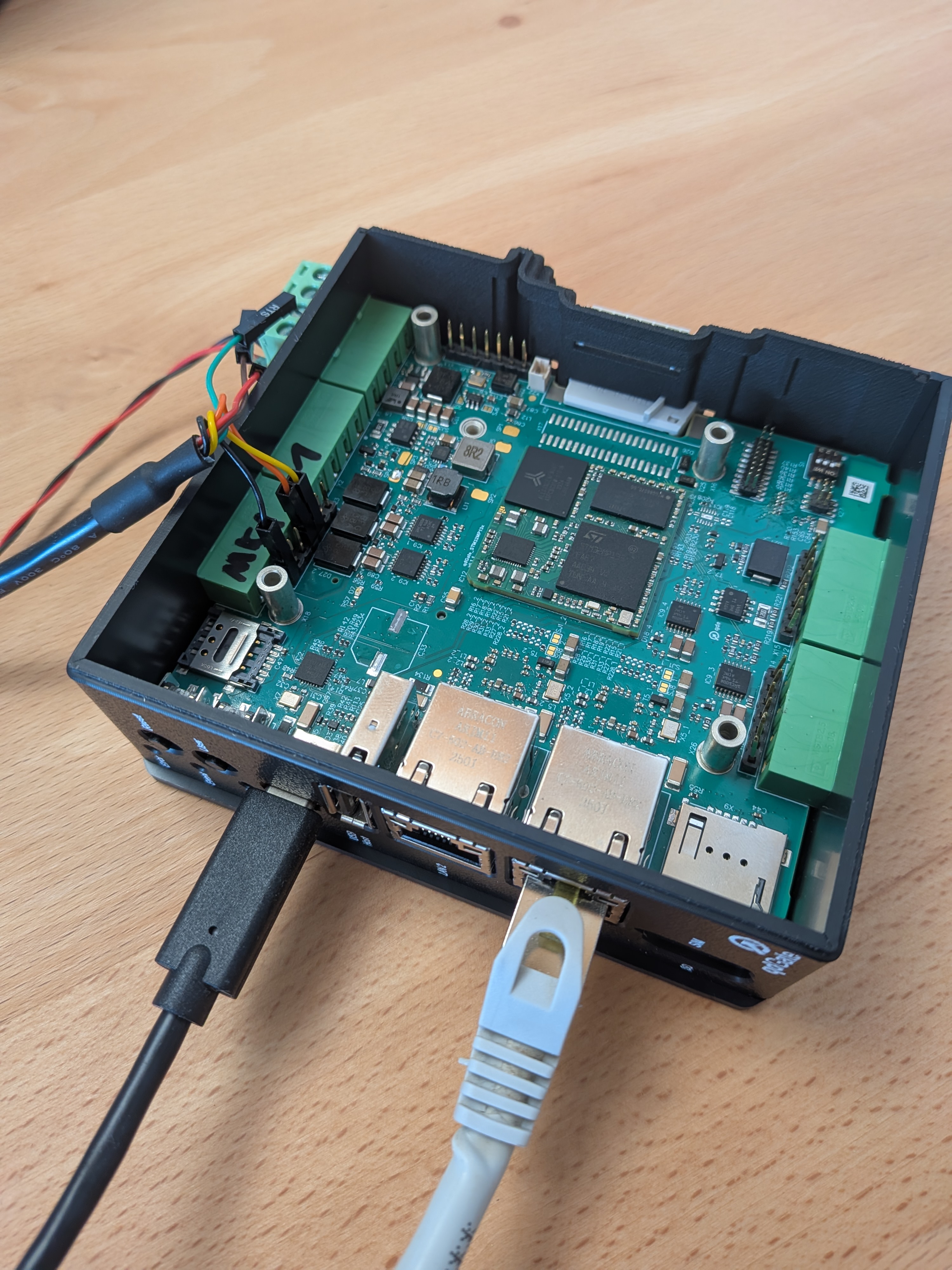

Die Debug-Schnittstelle stellt die serielle Ausgabe des qdGate bereit. Für den Anschluss muss das Gehäuse geöffnet werden. Verwende einen USB-Seriell-Umsetzer mit 6-poligem Anschluss und UART mit 3,3-V-TTL-Pegeln.
Ein USB-Seriell-Umsetzer-Kabel von FTDI mit passendem 6-poligem Steckverbinder kann direkt angeschlossen werden. Die Belegung der Debug-Schnittstelle lautet:
| Pin | Signal |
|---|---|
| 1 | GND |
| 2 | offen |
| 3 | offen |
| 4 | TX |
| 5 | RX |
| 6 | offen |
Verbindung ermitteln
Führe den Befehl vor und nach dem Anschließen des Adapters aus. Das neu hinzugekommene Gerät ist der
Gerätepfad, zum Beispiel /dev/ttyUSB0:
ls /dev/ttyUSB* /dev/ttyACM* 2>/dev/nullVerbindung mit picocom
picocom -b 115200 /dev/ttyUSB0Verwende alternativ das am Hostsystem verfügbare Terminalprogramm mit den Parametern 115200 8N1: 115200 Baud, 8 Datenbits, keine Parität und ein Stoppbit.
Beende picocom mit Strg+A, danach Strg+Q.
Die folgende Ausgabe ist beispielhaft und nicht vollständig. Sie zeigt nur den letzten Abschnitt des Bootvorgangs und die abschließenden Meldungen beim Start der wichtigsten Dienste.
...
Starting udevd: OK
Starting tee-supplicant: Using device /dev/teepriv0.
OK
Starting network: OK
Starting crond: OK
Starting sshd: OK
Welcome to qdCoreX
qdGate login:
